MA802
PIR детектор движения
Пассивный инфракрасный детектор. Стабильная работа, специальная обработка сигнала для сведения ложных срабатываний к нулю. Выход-реле для подключения к охранной сигнализации.
Датчик срабатывает на передвижение человека в зоне обнаружения. Блок предназначен для установки в дом, гараж, на дуче, в офисе и других помещениях.
Предназначен для установки на стену/потолок.
Имеет выходы тревоги движения и тревоги вскрытия крышки.
Время выхода в рабочий режим после включения – не более 60с.
Рисунок 1. Вид платы с компонентами при открытой крышке
-
Место для отверстия под ввод кабеля
-
Блок клемм
-
Датчик вскрытия
-
Реле
-
Индикатор
-
Установка индикации
-
Установка реле
-
PIR датчик
-
Термосопротивление
-
Установка импульсов
-
Плата
Технические характеристики
Основные технические характеристики Табл. 1
Характеристика |
Значение |
Номинальное выходное напряжение, В |
9-16 |
Потребляемый ток, не более, мА |
18 |
Угол детектирования движения |
110° |
Температура рабочая |
-10C~+50°C |
Влажность, не более |
95% |
Не рекомендуется устанавливать датчик около кондиционера или источника тепла, рядом с вольером с животными, а так же вне помещений.
Поверхность установки должна быть чистой и гладкой.
-
Вскрыть крышку детектора.
-
Открутить винт и снять плату.
-
Просверлить отверстия для ввода кабеля.
-
Прикрепить основание к стене.
-
Подсоединить провода к клеммам, собрать блок и вставить в «шарнир».
Рисунок 2. Клеммный блок
Основные технические характеристики Табл. 2
Название |
Назначение |
+12V |
Питание датчика + |
GND |
Питание датчика - |
ALARM |
Выход тревоги движения |
TAMPER |
Выход тревоги вскрытия корпуса |
Настройка и функционирование
-
Джампер индикатора
-
1&2 – индикатор включен
-
2&3 – индикатор выключен
-
Джампер установки реле.
-
1&2 – нормально разомкнутое
-
2&3 – нормально замкнутое (заводск)
-
Джампер импульсов устанавливает чувствительность
-
1&2 – наивысшая чувствительность
-
2&3 – средняя чувствительность
-
откл. – низшая чувствительность
После настройки можно для улучшения секретности отключить индикатор.

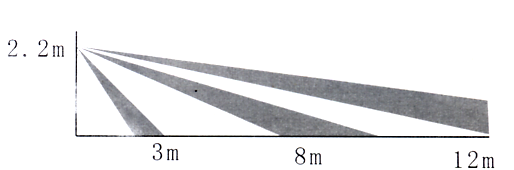

Диаграмма направленности
Дополнительные замечания по установке
Для очистки от пыли можно воспользоваться салфеткой, смоченной в спирте
Для надежной работы устройства его необходимо периодично проверять путем симулирования тревоги.
Рекомендации к совместному применению
Данный датчик движения совместим со следующими моделями охранный устройств:
-
BM8039D Гардиан
-
BM8039 Гардиан
|
